计算机制图——AutoCAD完整版教学课件全书电子讲义.ppt

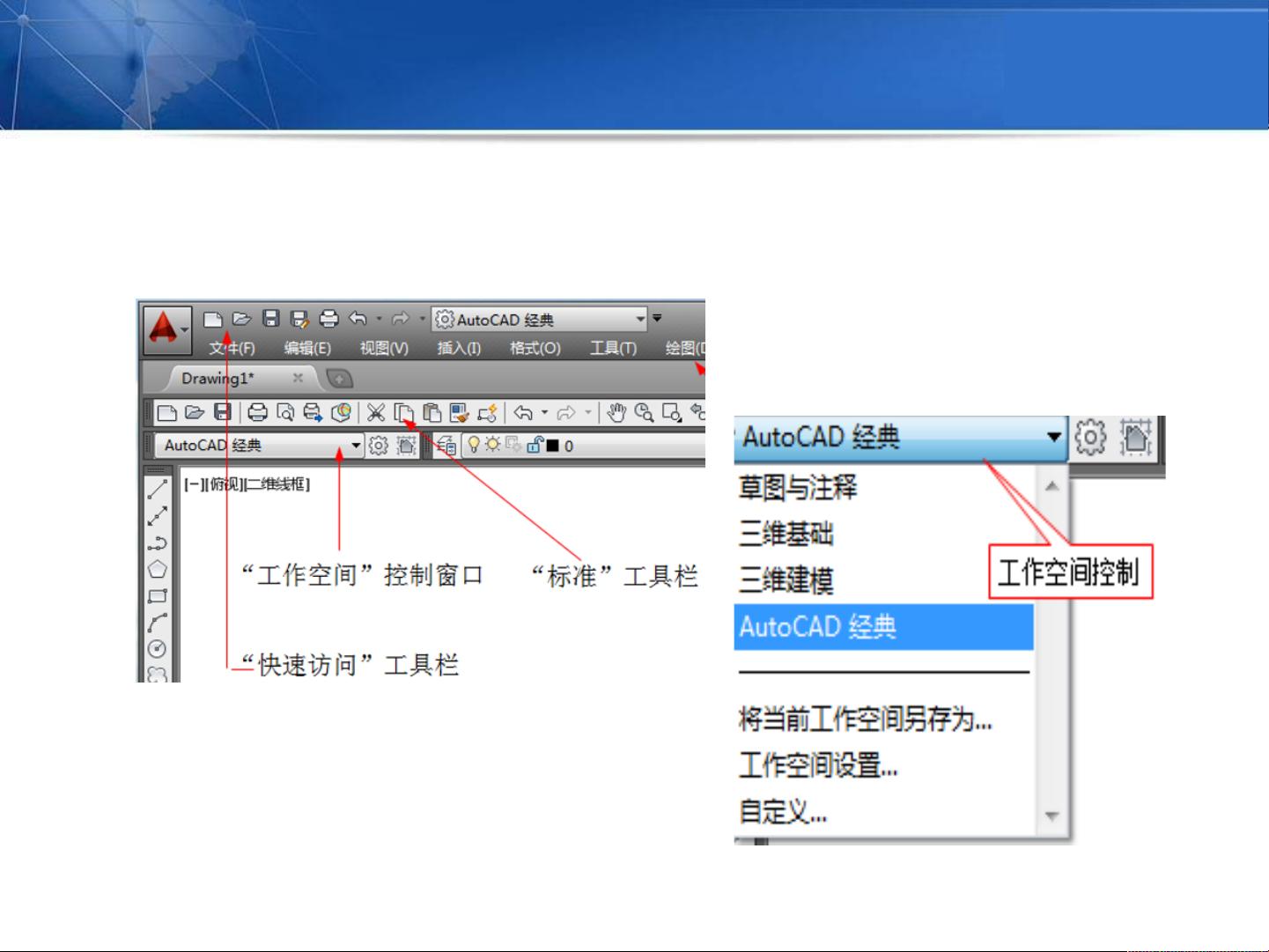

AutoCAD是一款计算机图形数字化设计软件，在机械、建筑和电气等领域有着广泛的应用。AutoCAD2014版本的软件界面由不同的组成部分构成，用户可以启动和退出程序，管理文件，以及对绘图区域进行简单设置。启动AutoCAD通常通过双击桌面上的快捷图标来实现。创建新文件时，用户可以通过“文件│新建”选项来弹出“选择样板”对话框，并选择“acadiso”样板文件以新建一个无样板公制文件。用户还可以设置绘图区的颜色、光标大小以及曲线分辨度等基本参数。保存文件时，一般会将CAD文件保存为*.dwg格式，而样板文件则为*.dwt格式。在编辑图形前，用户需要选择对象，可以通过鼠标点击图形对象来实现。调整视图方面，缩放视窗允许用户以某一点为中心进行图形缩放，而滚动鼠标中键则可以放大或缩小视窗中的图形显示。平移视窗可以通过点击“标准”工具栏中的按钮，并拖动图形到指定位置来实现。退出AutoCAD有多种方法，包括使用界面右上角的关闭按钮、按Alt+F4组合键、使用“文件 | 退出”命令，以及点击界面左上角的程序图标中的下拉菜单选择“退出AutoCAD2014”。在了解AutoCAD的基本操作之外，用户还需要掌握各种工具栏的使用，例如“标准”工具栏包含了新建、打开、保存、剪切、复制等常用命令。菜单栏中的“文件”选项用于管理图形文件，“编辑”用于常规编辑操作，“视图”用于管理图形的显示和着色，“格式”用于设置绘图环境参数，如图层、颜色、线型等，“工具”用于辅助绘图工具和图形资源的组织管理，“绘图”包含了所有绘图命令，“标注”用于尺寸标注和编辑，“修改”包含所有图形编辑命令，“窗口”用于控制AutoCAD的多文档状态及位置，“帮助”为用户提供帮助信息。了解并掌握这些基础知识点是学习AutoCAD的必要步骤。
